彩馳飛電子推薦介紹RJ45連接器定義
2018-09-06 22:40:29
egistered jack就是RJ，又稱網絡連接器，它是包含所有連接器中的一種，是一個標準化的物理網絡接口的結構和接線方式使它最理想的RJ45網絡接口，是電信連接的接口。
RJ45是由插頭和插座組成的，這兩種元器件組成的連接器連接于導線之間，以實現導線的電氣連續性。水晶頭裝入RJ插座內，兩者的金屬部位相接觸，水晶頭上的彈片保證兩者之間穩定而可靠的電氣連接， 由于彈片與插孔間的摩擦作用，電接觸隨著插頭的插入而得到進一步加強。插孔主體設計采用整體鎖定機制，這樣當水晶頭插入時，插頭和插座的界面外可產生最大的拉拔強度。

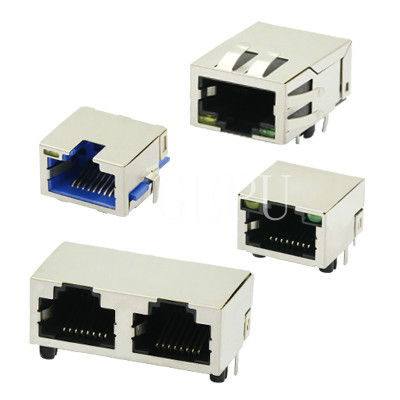

按RJ45模塊的安裝位置來分，分為沉板型、板上型、板下型和通用型四個標準。由塑膠體、端子組成，有些有金屬外殼，起到屏蔽租用。塑膠體抗高壓、阻燃，并可在標準面板上以90°（垂直）或45°斜角安裝，特殊的工藝設計可提供至少750次重復插拔。
RJ45網絡接口的性能指標包括衰減、近端串?dāng)_、插入損耗、回波損耗和遠端串?dāng)_等。RJ45的各項性能：接觸電阻為2.5mΩ，絕緣電阻為1000mΩ，抗電強度為DC1000V（AC700V）時，一分鐘無擊穿和飛弧現象；插頭插座可重復插拔次數不小于750次。
在這些性能指標要求中，串?dāng)_是設計時考慮的一個重要因素，為了使整個鏈路有更好的傳輸性能，在插座中常采用串?dāng)_抵消技術，串?dāng)_抵消技術能夠產生與從插頭引入的干擾大小相同、極性相反的串音信號來抵消串?dāng)_。如果由模塊化插頭引入的串音干擾用“++++”表示，插座產生的相反的串音則用“----”表示。當兩個串音信號的大小相等，極性相反時，總的耦合串音干擾信號的大小為零。
